描述

霍尼韋爾238 SUPER是霍尼韋爾全新推出的一款支持網絡和電話雙報告或備份報告的高性價比新型8防區報警主機。該主機與IPM-23 SUPER網絡通訊模塊、MCM-23 SUPER無線網絡（GPRS）通訊模塊配合，可支持電話線、網絡、GPRS無線網絡等多種通訊方式，網絡和電話報告可同時發送，也可互為備份。主機支持8個防區并支持防區防拆功能。 作為一款網絡化升級IP報警主機，238 SUPER 保留了享譽中國安防市場的經典小型主機238C Plus II的全部功能和操作方法。 238 SUPER與IPM-23 SUPER、MCM-23 SUPER構成的網絡/電話多網多報、互為備份的全新報警系統，是霍尼韋爾安防集團在網絡時代對安防市場的最新奉獻.

性能特點與訂購信息

性能特點

新增功能多網多報、互為備份- 與IPM-23 SUPER網絡通訊模塊、MCM-23 SUPER無線網絡（GPRS）通訊模塊配合，可通過電話線或有線/無線網絡與接警中心通訊，實現雙報告、多報告（最多四個報告），也可互為備份。 網絡通訊具心跳檢查功能，系統通訊安全可靠。

遠程反控-授權用戶可以在任意場合，使用電腦登陸接警中心IP-Receive網絡接警機的網絡反控界面，對主機進行權限內的查看、遙控、編程等操作，方便用戶對系統的使用和維護。

防區防拆-主機的每個防區都可設置成帶防拆功能，探測器防拆開關可按要求接入對應防區，不再需要占用單獨的防區。

副主碼功能-擁有更改其他用戶密碼權限，但不可更改主碼，不可以操作系統復位。當主碼和副主碼密碼一致時，只有主碼有效。

增加防區類型-防區類型增加了2 4 小時匪警防區和2 4 小時火警防區，可發送不同的Contact ID碼。

控制特性支持1個系統主密碼、1個副主碼和13個用戶密碼。

防拆保護。

255條事件記錄，可實現掉電存儲，可通過Alpha Plus II LCD鍵盤查詢。用戶可設置存儲的事件類型。

可以使用LED鍵盤或LCD鍵盤對系統進行控制，也可通過接警中心遠程控制。。

內置4個可編程觸發器輸出，可檢測26種不同事件驅動外部繼電器輸出，可編程設定驅動方式，防區可與繼電器關聯，應用靈活方便。

強大的聯網功能，主機自帶電話通信電路，并可通過擴展網絡模塊實現電話、網絡等多種通信方式發送多報告、分類報告或備份報告。支持四個接警中心，其中兩個可以是網絡接警中心。

可以通過鑰匙開關對系統進行布撤防，方便老人小孩使用。

可校準的實時時鐘。

內置看門狗復位電路，回復初始值功能，保證系統穩定工作。

內置電話線檢測、AC掉電、后備電池、系統工作狀態自檢功能，報告周期可選。

網絡連接具心跳檢測功能，實時檢測連同狀態。

電話線檢測和AC掉電檢測時間可調。

具備門鈴功能，在撤防狀態下，LCD鍵盤顯示實時時鐘。

可接8個LED鍵盤或4個LCD鍵盤。

防區特性8個基本防區，均具備末端電阻監控功能，提高系統防破壞能力

每個防區可附接一個24小時類型的防拆回路，探測器防拆不占單獨防區。

鍵盤自帶緊急按鍵軟防區和防劫持操作，提供更多的安全保障

防區回路的電路類型可編程選擇，適應不同的防區要求和傳感器性能

防區反應時間可編程選擇，與不同探測器的性能更好地匹配，避免干擾誤報

輸出功能鍵盤內置蜂鳴器，作為故障、報警等事件提示

LED鍵盤具備系統及防區狀態LED燈況提示，ALPHA Plus II鍵盤具備LCD字符信息顯示

4路觸發器輸出，驅動外部繼電器，可以和防區關聯

內置撥號器，通過電話直接報告到接警中心接收機，重?fù)軙r(shí)間與輪次可編程。

通過擴展網絡通訊模塊IPM-23 SUPER或MCM-23 SUPER，可通過網絡報告到接警中心網絡接警機，網絡鏈接具心跳監測功能。

可設置4個中心接警機，其中任意兩個可以是網絡接警機。

技術參數

輸出警號電流: 0.80A / 10.5-13.5V DC (Max) 輔助電源包括可關斷電源（SW/AUX）和不可關斷電源（AUX）， 其中可關斷電源用于煙感等需斷電復位的設備 -輸出電壓：12~14 VDC -輸出電流總和：≤500 mA 觸發器輸出驅動：35mA (Max) ，＋12V 鍵盤內置蜂鳴器報告系統狀態 報警狀態確認

電器特性主機空載功耗（不接鍵盤等任何設備）：80 mA / 16.5 VAC 6.5AH可充電后備電池，12VDC 12.5V AC，25W變壓器

遙控編程可通過網絡進行遙控編程，也可通過第三方轉用接警遙控軟件對主機遙控編程。

尺寸332mm x 275mm x 80mm

通訊協議1＝ADEMCO 3/1

2＝ADEMCO 3/1 擴展

3＝ADEMCO 4/2

4＝ADEMCO 4/1

5＝CFSK III

6＝Ademco DTMF 4/9

7＝DTMF 4+2 和校驗（DTMF）

8＝Contact ID

9＝IPM-23 SUPER /MCM-23 SUPER網絡通訊協議

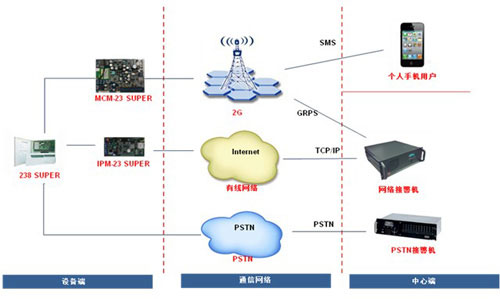

系統架構圖

238C PLUS II—238C PLUS升級版

描述

238C Plus II支持八個防區，內置電平觸發輸出、可驅動外部繼電器，內置電話線檢測功能，支持鑰匙開關布撤防，采用表面貼裝。238C Plus II 在覆蓋238C Plus 已有功能的基礎上，增加了諸多實用的新功能，包括事件存儲/調看、繼電器增加等 ，功能更為強大，是238C Plus理想的升級產品。

性能特點與訂購信息

新增功能

• 副主碼功能

擁有更改其他用戶密碼權限, 但不可更改主碼, 不可以操作系統復位. 當主碼和副主碼密碼一致時, 只有主碼有效.

• 事件回讀

238CPlus II最多可記錄255條最新事件, 斷電也不會丟失, 用戶可以通過ALPHA PLUS II 鍵盤查看, 內容包括事件代碼, 用戶或防區號, 事件發生的本地日期以及時間.

• 實時時鐘校準

用戶可對主機實時時鐘進行校準, 以提高時鐘的準確度. *注意: 實時時鐘僅作為本地事件參考, 不可用于精確時鐘. 建議用戶定期修正時間值.

• 外部繼電器驅動

可檢測18種不同事件并驅動外部繼電器。事件類型包括：1 進入延遲、2 退出延遲、3 布防、4 撤防、5 報警、6 清除報警記憶、7 交流電掉電、8 電池電壓低、9 電話線掉線、A 通訊失敗、 0B 1防區報警、 0C 2防區報警、 0D 3防區報警、 0E 4防區報警、 0F 5防區報警、 10 6防區報警、 11 7防區報警、 12 8防區報警。如果檢測到事件發生，外部繼電器被觸發，觸發時間可編程。

• 外部繼電器驅動

觸發器可以和單個防區報警相關聯, 可以監控防區的報警狀態.

• 4路繼電器輸出

增設多路繼電器輸出, 可同時驅動多達四路繼電器.

• 新增24小時劫警, 火警防區

新增2種24小時防區類型, 可以通過CID報告碼區分防區類型.

• I2C EEPROM 讀寫

EEPROM采用I2C總線接口, 貼片封裝, 較之以前的SPI接口, 抗干擾性更強.

• 新增無聲無光防區,劫持,布撤防用戶號的鍵盤信息

新增無聲無光防區,劫持,布撤防用戶號的鍵盤信息, 由IPM解析并通過以太網發送到中心.

• 低功耗電源系統

由于采用分立的充電電路以及提高了電源轉換率, 無需散熱片.

• 新一代處理核心

采用新一代的處理芯片, 速度是傳統芯片的25倍, 擁有更強大可靠的處理性能.

• 全新的電路結構設計

全新PCB, 新的開關電源. 獨立可靠的充電設計, 10位A/D防區檢測. 整體功耗更小, 外型更美觀.

防區特性：

• 8個基本防區，均具備末端電阻監控功能，提高系統防破壞能力

• 鍵盤自帶緊急按鍵軟防區和防劫持操作，提供更多的安全保障

• 防區回路的電路類型可編程選擇，適應不同的防區要求和傳感器性能

• 防區反應時間可編程選擇，與不同探測器的性能更好地匹配，避免干擾誤報

控制特性：

• 支持1個系統主密碼、一個副主碼和13個用戶密碼

• 防拆保護

• 255條事件記錄，可實現掉電存儲，可通過236PLUS II LCD鍵盤調看

• 可以使用LED 或ALPHA（LCD ）鍵盤對系統進行控制，也可通過接警中心遠程遙控

• 可以通過鑰匙開關對系統進行布撤防，方便老人小孩使用

• 18種不同事件驅動外部繼電器輸出，可編程設定驅動方式，防區可與繼電器關聯，應用靈活方便

• 可校準的實時時鐘

• 強大靈活的聯網功能，可同時支持4個接警中心

• 雙重、分類或后備報告方式可選

• 內置看門狗復位電路，回復初始值功能，保證系統穩定工作

• 內置電話線檢測、AC掉電、后備電池、系統工作狀態自檢功能，報告周期可選

• 電話線檢測和AC掉電檢測時間可調

• 具備門鈴功能，在撤防狀態下，LCD鍵盤顯示實時時鐘

• 系統最多可接入4個鍵盤

輸出功能：

• 鍵盤內置蜂鳴器，作為故障、報警等事件提示

• LED鍵盤 具備系統及防區狀態LED 燈況提示，ALPHA鍵盤具備LCD 字符信息顯示

• 4路觸發器輸出，驅動外部繼電器

• 內置撥號器，直接報告到接警中心接收機，重?fù)軙r(shí)間與輪次可編程。可設置4個接收機號碼

技術參數

型號 238C PLUS I I

參數

主機空載功耗(不接鍵盤等任何設備) 90 mA / 16.5 VAC

6.5AH可充電后備電池12VDC

變壓器 12.5V AC，25W

警號電流 1.3A/10.5-13.5V DC(MAX)

輔助電源輸出電壓：12~14 VDC

輸出電流總和：≤500 mA

觸發器輸出驅動 35mA (Max) ，＋5V / ＋12V 可選

鍵盤內置蜂鳴器報

告系統狀態

報警狀態確認

遙控編程 可通過MONITOR II (WINDOWS版) 對主機遙控編程

尺寸 261mm x 256mm x 70mm

通訊協議 •1＝ADEMCO 3/1單

•2＝ADEMCO 4/2

•3＝CFSK III

•4＝Ademco Contact ID

•5＝CFSKIII + time stamp

•6＝4/9 ADEMCO DTMF

•7＝4+2 和校驗（DTMF）

•8＝Ademco Contact ID

2316 Plus II

描述

2316 Plus II是Honeywell安防集團最新推出的一款高性價比小型主機。支持十六個防區；內置電平觸發輸出，可驅動外部繼電器，方便報警聯動或其他聯動輸出；內置電話線檢測功能，方便的鑰匙開關布撤防；全新的PCB板設計，采用表面貼裝和DC-DC電源。2316 Plus II是享譽中國安防市場的2316經典小型主機的最新版。

2316 Plus II的發布，標志著Honeywell在CMS市場的標志性產品－2300系列小型控制主機（236、238、2316）全面得到了升級，而這一升級，賦予了23系列主機這一市場廣為接受的傳統主力產品以新的市場活力，新的功能、新的技術，為報警客戶提供新的品質、新的服務，滿足客戶的新需求，繼續為中國安防市場作出貢獻.

性能特點與訂購信息

2316 Plus II新增功能

事件回讀－主機可以存儲最近的255個系統事件，用戶可以通過Alpha Plus II LCD鍵盤查詢。用戶可設置存儲的事件類型

增加用戶權限－每個用戶可以設置12種布撤防權限。

增加用戶劫持報警－用戶可以通過劫持碼布、撤防系統，主機會同時發送劫持報告到接警中心。

增加24小時防區報告碼－增加了24小時火警和24小時匪警報告碼，通過設置防區類型可以發送相應的報告碼，便于區分24小時防區報警和其它防區報警。

其他功能－Contact ID信息格式，在保留CFSKIII報警格式的同時，2316 Plus II 增加了國際通用Contact ID報警通訊格式，該通訊格式定義科學完整、信息傳輸準確可靠

支持4個報警接收機－可設定4個接收機號碼，支持同時向4個接警中心報警，組網方式更為靈活?？蛇x擇單接收機或多接受機發送報告，向4個接收機報告的方式可以任意組合。

實時時鐘在正常撤防狀態下，個LCD鍵盤顯示實時時鐘

電話線檢測－－主機板集成了電話線檢測功能。當檢測到電話線故障時，轉為現場報警或驅動其他聯動輸出設備。電話線檢測時間可編程

鑰匙布撤防－可通過鑰匙開關對系統進行布撤防,便于老人、小孩等不習慣鍵盤操作的人員使用。

自動恢復出廠設定值－J2后，上電復位，可使所有指令地址的值恢復到出廠設定值

通訊失敗重?fù)軙r(shí)間和最大重?fù)艽螖?shù)可編程－主機通訊失敗后，事件報告將保留在存儲器事件隊列中并按照設定重?fù)堋Ｆ渲負荛g隔以及最大重?fù)艽螖?shù)可編程，避免無效多次重?fù)茉斐傻耐ㄓ嵸M(fèi)用增加。

外部繼電器驅動－可檢測26種不同的事件并按照編程設定驅動外部繼電器。如果檢測到事件發生，外部繼電器被觸發，觸發輸出時間可編程。

支持32個用戶密碼－2316 Plus II可支持32個用戶，其中1號用戶是主用戶碼，可更改或刪除其他用戶密碼，2號用戶是副主碼可更改或刪除2-32號用戶密碼；8號用戶為訪客碼，可以設定有效時間；32號用戶碼為特殊用戶，其布防類型決定鑰匙布撤防的使用方式。

AC掉電檢測時間可編程（5，10，15分鐘）

參數

主機空載功耗(不接鍵盤等任何設備) 90 mA / 16.5 VAC

6.5AH可充電后備電池12VDC

變壓器 12.5V AC，25W

警號電流 1.3A/10.5-13.5V DC(MAX)

輔助電源輸出電壓：12~14 VDC

輸出電流總和：≤500 mA

觸發器輸出驅動 35mA (Max) ，＋5V / ＋12V 可選

鍵盤內置蜂鳴器報

告系統狀態

報警狀態確認

遙控編程 可通過MONITOR II (WINDOWS版) 對主機遙控編程

尺寸 261mm x 256mm x 70mm

通訊協議 •1＝ADEMCO 3/1單

•2＝ADEMCO 4/2

•3＝CFSK III

•4＝Ademco Contact ID

•5＝CFSKIII + time stamp
